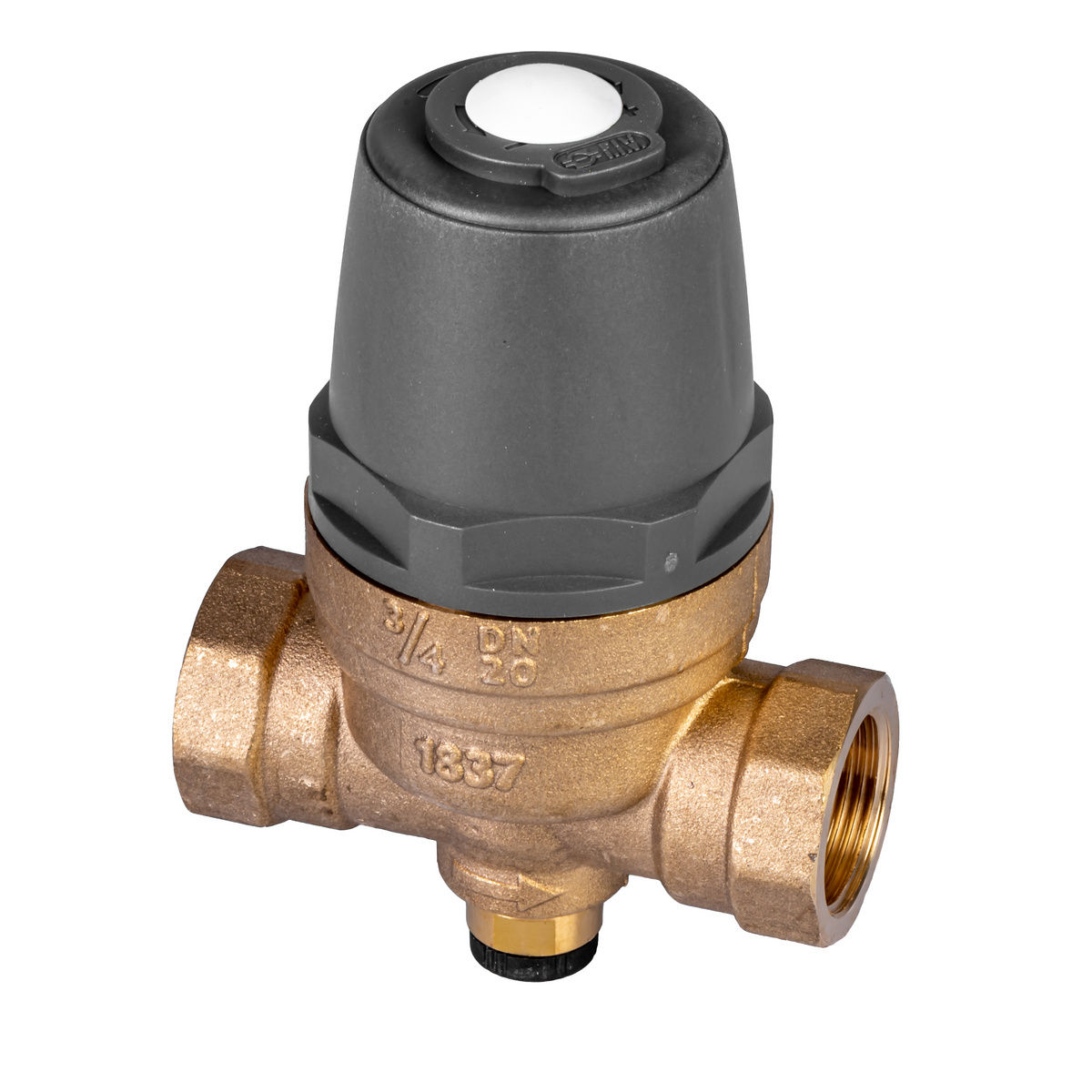

Reduktues presioni Eco+ Femër – Femër me diafragmë dhe trup të trajtuar me rërë.
Filetim G sipas standardit UNI EN 10226-1.Ndërtimi:
Kapak mbrojtës PA6 (15% fibër xhami)
Mekanizëm rregullimi në bronz TN UNI EN 12164 CW614N
Sustë prej çeliku inox AISI 302
Kapak PA66 (30% fibër xhami)
Fishek qepeni në plastikë Hostaform
Guarnicione dhe diafragmë EPDM 70 WRAS
Kërcell dhe rondele në çelik inox AISI 304
Trup në bronz TN UNI EN 12165 CW617N
Lidhje G 1/4” për manometër në bronz TN UNI EN 12165 CW617N
Të dhëna teknike:
Presioni maksimal në hyrje: 25 bar
Presioni i rregullueshëm në dalje: 1 – 6 bar
Temperatura maksimale e punës: 70°C
Fishek-qepeni është projektuar rreth një boshti prej çeliku inox për të garantuar rezistencë të lartë mekanike dhe mirëmbajtje të lehtë. Ai mund të zëvendësohet pa qenë nevoja të hiqet reduktori nga instalimi.
Qepeni lidhet me një piston kompensues, i cili neutralizon forcën e ushtruar nga presioni i hyrjes mbi vetë qepenin, duke siguruar kështu presion të qëndrueshëm në dalje edhe gjatë luhatjeve të presionit të furnizimit.
Sipërfaqet rrëshqitëse të elementeve vulosëse janë realizuar nga materiale sintetike me koeficient të ulët fërkimi, duke reduktuar formimin e depozitave dhe rrezikun e keqfunksionimeve.
Çdo reduktues testohet dhe kalibrohet në laborator me presion daljeje 3 bar. Ky parametër mund të rregullohet duke vepruar mbi vidën e rregullimit:
Shtrëngimi i vidës rrit presionin e daljes
Lirimi i vidës ul presionin e daljes
Falë montimit aksial me lidhje rrotulluese (fije femër G 1/4”), dimensionet mbeten kompakte edhe kur instalohet manometri i kontrollit të presionit.
Rekomandohet instalimi i një filtri kundër papastërtive dhe rërës në hyrje të reduktorit për të mbrojtur komponentët e brendshëm dhe për të zgjatur jetën e pajisjes.
Produkt në përputhje me kërkesat e Listës së Përbashkët të Përbërjeve 4MS.
